Ürün Açıklaması

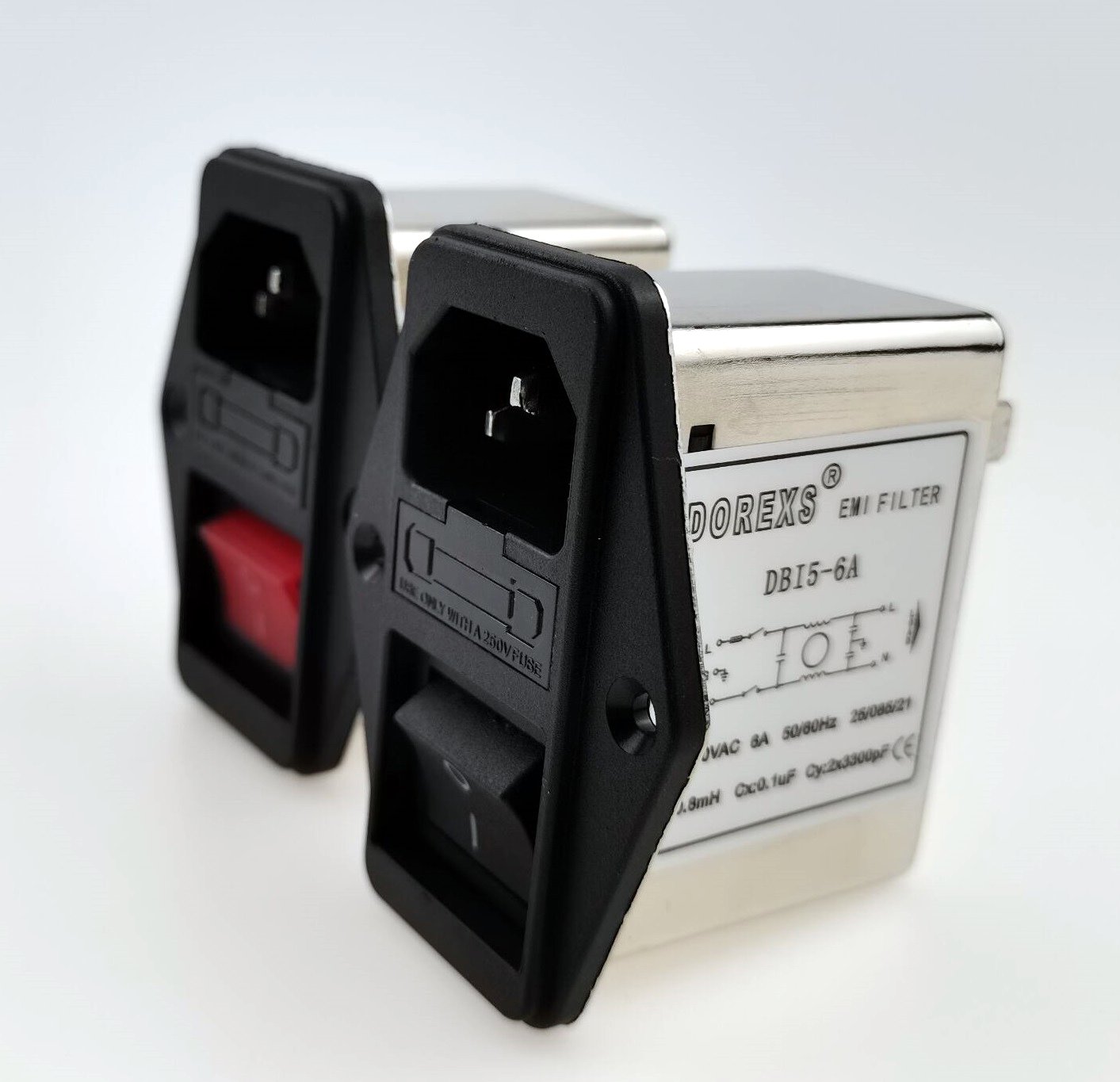

Emniyet Tüplü ve Şalterli Bu tip IEC Giriş EMI Filtresi, bir ucunda bir güç kaynağı ve diğer ucunda bir yük bulunan pasif bir iki yönlü ağdır. Cihazın iletkenlik hassasiyetinin gerekliliklerini yerine getirmesini sağlamak için elektrik şebekesindeki parazitlerin cihaza girmesini önleyebilir ve cihaza olumsuz yönde etki edebilir. Öte yandan, Emniyet Tüplü IEC Girişi ve Anahtar EMI Filtresi, ekipmandaki elektromanyetik girişimin elektrik hattı üzerinden elektrik şebekesine iletilmesini de önleyebilir, böylece ekipman iletim ve iletim gereksinimlerini karşılayabilir. Ayrıca, yüksek kaliteli, basit kurulum, yüksek maliyet etkin, istikrarlı performans, düşük arıza oranı, uzun kullanım ömrü ile kompakt yapının özelliklerine sahiptir. Çeşitli elektrikli ekipmanlarda yaygın olarak uygulanır.
Uygulamalar
Mini elektronik cihazlar ve ölçüm cihazları için kullanılabilir.
Teknik veri
|
Anma gerilimi |
115 / 250VAC |
|
Hat frekansı |
50 / 60Hz |
|
Test Gerilimi |
1500VDC (hat / çizgi) |
|
1500VAC (çizgi / toprak) |
|
|
Yalıtım direnci |
> 50MΩ @ 500VDC |
|
Sıcaklık artışı |
<30> |
|
İklim Kategorisi |
25/085/21 |
Genel Ürün Listesi
|
Parça No. |
Anma akımı |
Kaçak akım |
boyut |
terminal |
Elektriksel Şemalar |
|
|
Giriş |
Çıktı |
|||||
|
DB15-1A |
1 A |
<> |
I5 |
|
|
|
|
DB15-3A |
3 A |
<> |
I5 |
|
|
|
|
DB15-6A |
6A |
<> |
I5 |
|
|
|
|
DB15-10A |
10 A |
<> |
I5 |
|
|
|
|
DB16-1A |
1 A |
<> |
I6 |
|
|
|
|
DB16 -3A |
3 A |
<> |
I6 |
|
|
|
|
DB16 -6A |
6A |
<> |
I6 |
|
|
|
|
DB16 -10A |
10 A |
<> |
I6 |
|
|
|
|
DC17-1A |
1 A |
<> |
I7 |
|
|
 |
|
DC17-3A |
3 A |
<> |
I7 |
|
|
|
| DC17-6A | 6A | <> | I7 |  |
 |
|
| DC17-10A | 10 A | <> | I7 |  |
 |
|
Outine Çizim ve Dinemsions (mm)
Ekleme Kaybı
(Ortak Mod) -------- (Diferansiyel Mod)
