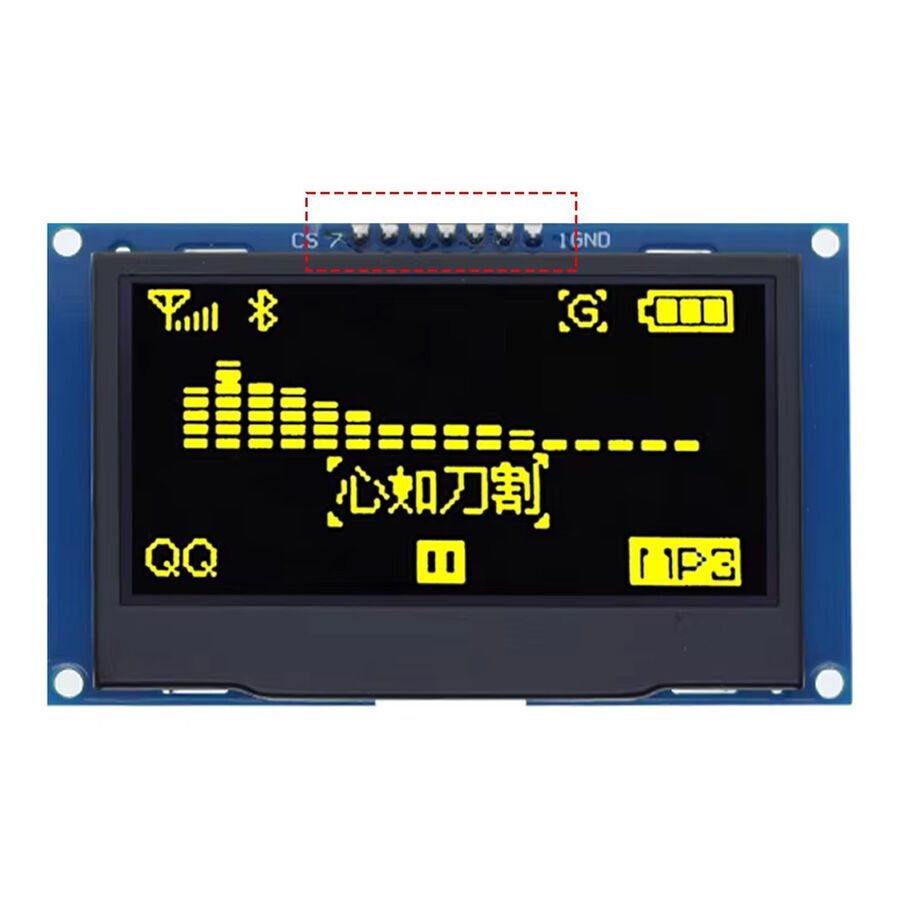

Ürün İsmi: 2.42 inç 128×64 SSD1309 7 Pinli SPI/I2C SARI OLED LCD Ekran Modülü
Teknik Özellikler:
- Ekran Boyutu: 2.42″
- Çözünürlük: 128×64
- Sürücü IC: SSD130
- GND (Güç Toprak)
- VCC (Güç Kaynağı Pozitif)
- SCL (Saat Hattı)
- SDA (Veri Hattı)
- RES (Sıfırlama Hattı)
- DC (Veri/Komut)
- CS (Çip Seçimi)
Arayüz Seçimi: SPI arayüzü varsayılan olarak belirlenmiştir. Yedinci bacak olan CS sinyali varsayılan olarak kullanılır; aksi takdirde, R18 kaynağı CS sinyali doğrudan zemine yönlendirilebilir. Arayüzü seçmek için R15, R17, R13 kullanılabilir.
Paket İçeriği:
- 1 Adet 2.42 inç 128×64 SSD1309 7 Pinli SPI/I2C Mavi OLED LCD Ekran Modülü
Bu 2.42″ DIYAGONAL OLED ekran, yüksek çözünürlüğü ve SSD1309 sürücü entegrasyonuyla güçlü bir performans sunar. SPI arayüzü varsayılan olarak ayarlanmıştır, ancak kullanıcılar istedikleri takdirde IIC arayüzüne de geçiş yapabilirler. Bağlantıları kolay ve esnek hale getiren tasarımıyla dikkat çeker.
