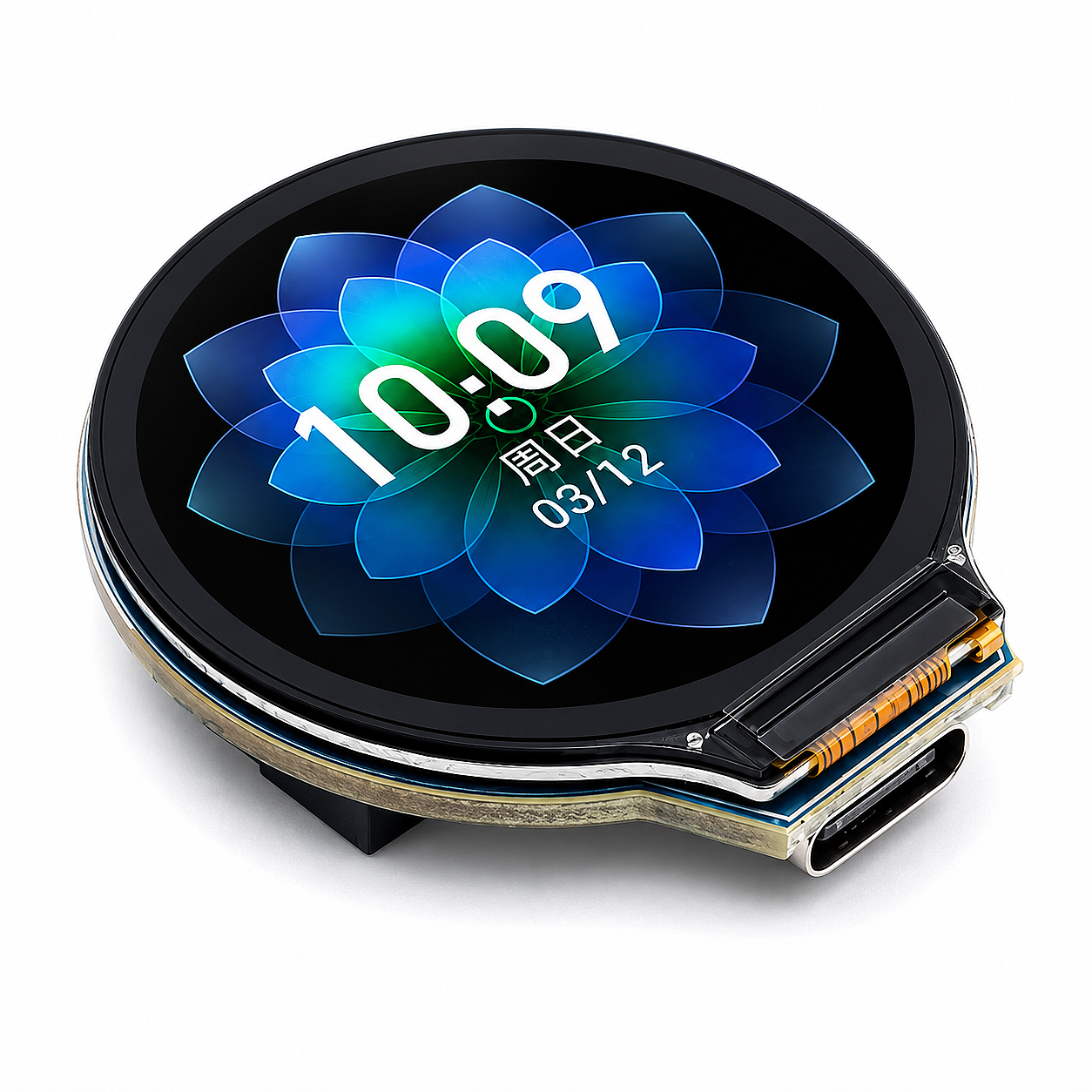

Waveshare ESP32-S3 1.28 İnç Yuvarlak IPS LCD WiFi Bluetooth Geliştirme Kartı – 32-Bit LX7 Çift Çekirdekli İşlemci, GC9A01 LCD Sürücülü
Waveshare ESP32-S3 1.28 İnç Yuvarlak IPS LCD WiFi Bluetooth Geliştirme Kartı, yüksek işlem gücü, kablosuz bağlantı özellikleri ve entegre yuvarlak renkli ekranı tek bir kompakt platformda bir araya getiren gelişmiş bir ESP32-S3 geliştirme kartıdır. Kartın merkezinde 32-bit LX7 çift çekirdekli işlemci bulunan ESP32-S3 mikrodenetleyici yer alır. Çift çekirdekli mimari sayesinde grafik işlemleri, sensör verilerinin işlenmesi, kablosuz haberleşme ve uygulama kodları daha verimli şekilde çalıştırılabilir.
Kart üzerinde bulunan 1.28 inç 240 × 240 piksel yuvarlak IPS LCD ekran, GC9A01 ekran sürücüsü tarafından kontrol edilir. IPS panel yapısı sayesinde farklı görüş açılarından daha kaliteli görüntü sunarken, yuvarlak ekran formu özellikle akıllı saat, giyilebilir elektronik, gösterge paneli, kontrol arayüzü ve kompakt IoT cihazları gibi uygulamalarda modern bir görünüm sağlar.
Entegre 2.4 GHz Wi-Fi ve Bluetooth bağlantısı sayesinde kart, internete veya diğer Bluetooth cihazlarına kablosuz olarak bağlanabilir. Bu özellik; uzaktan kontrol, sensör verilerinin kablosuz aktarılması, web tabanlı kontrol panelleri, akıllı ev sistemleri ve IoT uygulamalarının geliştirilmesini mümkün kılar.
ESP32-S3 platformunun sunduğu yüksek performans sayesinde kart yalnızca basit ekran uygulamaları için değil; grafik arayüzleri, sensör sistemleri, veri göstergeleri, akıllı kontrol panelleri, taşınabilir cihazlar, IoT uygulamaları ve prototip geliştirme projeleri için de kullanılabilir.
ESP32-S3-LCD-1.28 , Waveshare tarafından tasarlanmış, düşük maliyetli, yüksek performanslı bir MCU kartıdır. Küçük boyutu, dahili 1.28 inç LCD ekranı, Li-ion pil şarj yöneticisi, 6 eksenli sensör (3 eksenli ivmeölçer ve 3 eksenli jiroskop) ve benzeri özellikleriyle, geliştirme ve ürün entegrasyonunu hızlandırır.
Başlıca özellikler şunlardır:
- Xtensa® 32-bit LX7 çift çekirdekli işlemci ile donatılmış, 240MHz'e kadar ana frekans.
- Dahili anteniyle 2.4GHz Wi-Fi (802.11 b/g/n) ve Bluetooth® 5 (BLE) desteği sunar.
- Dahili 512 KB SRAM ve 384 KB ROM, ayrıca 2 MB PSRAM ve harici 16 MB Flash bellek içerir.
- Type-C konektör, güncel kalmasını sağlar, kullanımı daha kolaydır.
- Dahili 1,28 inç LCD ekran, yuvarlak IPS panel, 240x240 çözünürlük, 65K renk
- Hareket algılama için yerleşik QMI8658 6 eksenli IMU (3 eksenli ivmeölçer ve 3 eksenli jiroskop)
- Anakart üzerinde 3.7V lityum pil şarj/deşarj başlığı ve GPIO başlıkları bulunmaktadır.
- Esnek saat sinyali, modül güç kaynağı bağımsız ayarı ve diğer kontrolleri destekleyerek farklı senaryolarda düşük güç tüketimi sağlar.
- USB seri port tam hız kontrolcüsüyle entegre olan GPIO pinleri, pin fonksiyonlarının esnek bir şekilde yapılandırılmasına olanak tanır.
Yuvarlak IPS Panel, 240×240 Çözünürlük, 65K Renk
Pin Tanımı:
- ESP32-S3R2,
WiFi ve Bluetooth özellikli, 240MHz'e kadar çalışma frekansına sahip ve 2MB PSRAM entegreli bir SoC'dir. - W25Q128JVSIQ
16MB NOR-Flash - QMI8658
6 eksenli IMU, 3 eksenli jiroskop ve 3 eksenli ivmeölçer içerir. - ME6217C33M5G
800mA çıkış, düşük voltaj düşüşü, yüksek reddetme oranı - CH343P
USB - UART çipi - ETA6096
yüksek verimli lityum pil şarj yöneticisi
- 1,27 mm aralıklı pin başlıkları,
birden fazla GPIO pinini uyarlamak için kullanılır. - BOOT düğmesine
basın. Sıfırlama işleminden önce indirme moduna girmek için bu düğmeye basın. - SIFIRLA düğmesi
- MX1.25 pil başlığı,
MX1.25 2P konektör, 3.7V Lityum pil için, şarj ve deşarjı destekler. - USB Type-C konektör
, programlama ve günlük yazdırma için USB'den UART'a dönüştürücü. - 2.4GHz seramik anten
